Schaufler Tooling 是著名的德国压铸模具制造商 ，专精于制作大型铝合金以及镁合金的车用模具。

以下为 Schaufler Tooling 参与制作的镁合金压铸仪表板，（ Jaguar X150 ）。

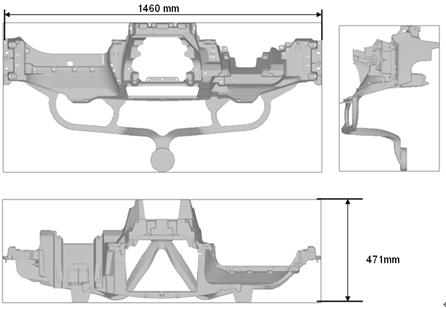

铸件外型

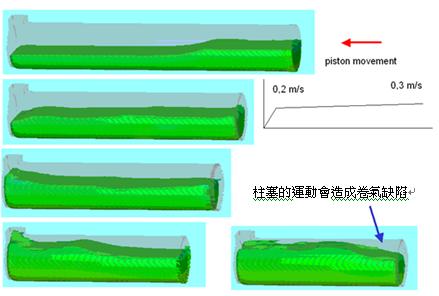

讨论一：料管内柱塞的运动对于金属卷气的影响

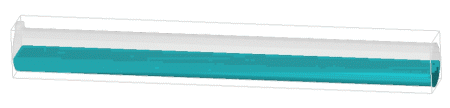

Fig1. 最佳化的柱塞运动

讨论二：模具设计

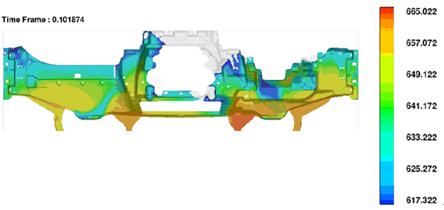

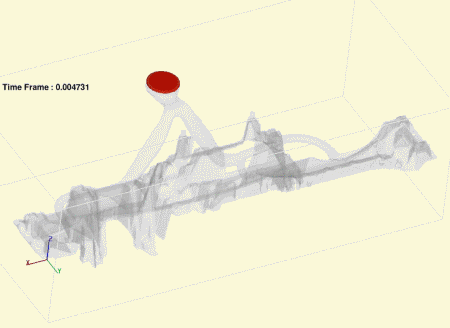

Fig2. 原始模具设计的充型分析（温度分布）

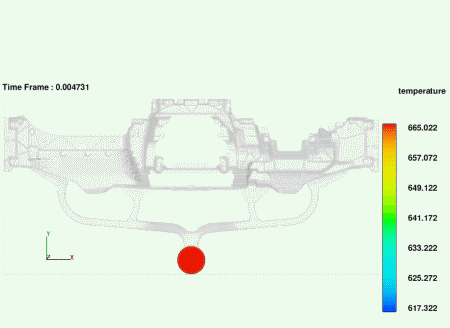

Fig3. 原始模具设计的充型分析（温度分布）

原始设计的问题

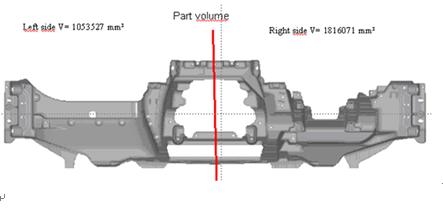

由于产品两侧的体积不一样大，对称的流道设计必须进行修改

第一次修正：流道以及进料点位置的调整

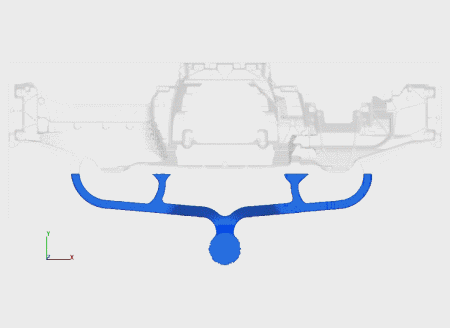

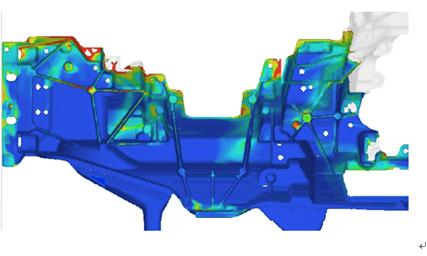

Fig4. 第一次修正的充型分析（温度分布）

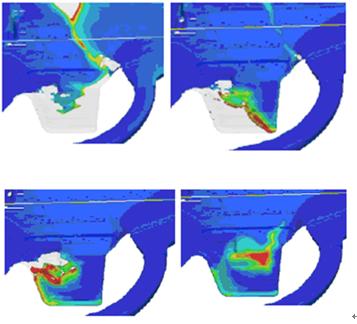

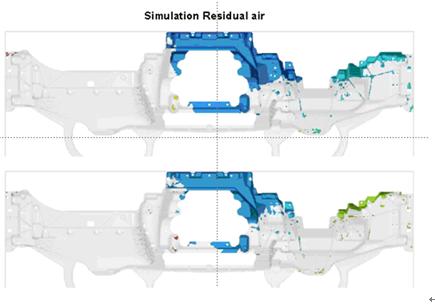

气体最后排出模具的位置

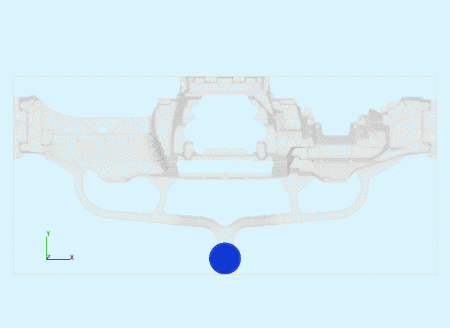

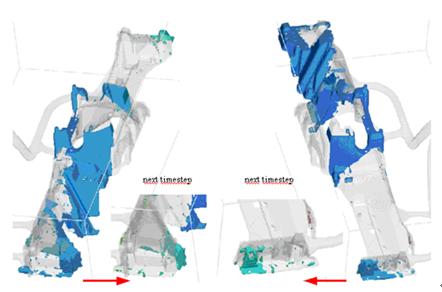

Fig5. 第一次修正的充型分析（氧化膜分布）

氧化膜分布的结果

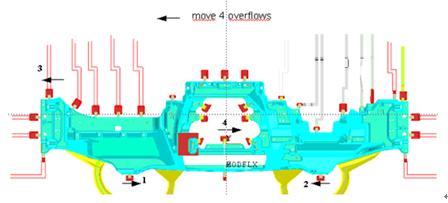

根据氧化膜位置定义溢料井（ overflow ）的位置
