| HyperMesh功能模块 |
Altair HyperMesh 优点
依靠全面的梁杆、板壳单元、四面体或六面体单元的自动网格划分或半自动网格划分能力，HyperMesh大大降低了复杂有限元模型前处理的工作量。
通过批处理网格划分（Batch Mesher）及自动化组装功能提高用户效率
交互式的网格变形、自定义设计变量定义功能
HyperMesh提供的网格变形工具帮助用户无需重新修改原有网格即可自动生成新的有限元模型。
提供了由CAE向CAD的逆向接口
HyperMesh为用户提供了由有限元模型生成几何模型的功能。
Altair HyperMesh 功能

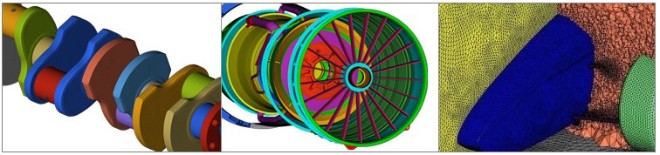

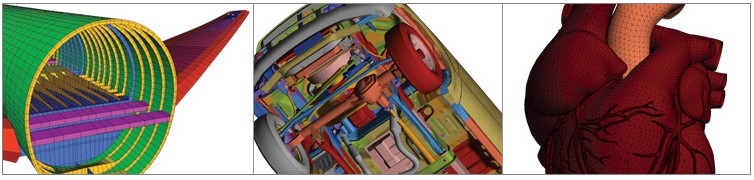

同类产品中最佳的网生成分能力 Altair HyperMesh 为用户提供了一整套简便易用且功能强大的工具，帮助用户创建及编辑CAE模型。 在二维及三维CAE模型的创建过程中，用户既可以使用多种网格生成功能，亦可籍于Altair HyperMesh强大的自动网格生成工具自动生成高质量的分析模型。 高质量网格生成能力
|
 |
|---|
网格变形功能
HyperMorph为用户提供了功能强大的基于交互式和参数化的改变有限元模型外形的解决方案。其独一无二的网格变形算法使用户得以在不牺牲网格质量的前提下快速改变有限元网格的形状。在处理网格变形的过程中， HyperMorph亦允许以用户自定义参数的形式对有限元模型进行变形，这为在此后进行的优化研究提供了便利。
Batch Meshing
Batch Mesher 是目前最快捷的针对大型装配体进行高质量网格划分的自动化网格生成工具。 得益于BatcherMesher强大的自动化网格划分技术，使用户可以减少人工的工作，将更多的精力投入到工程仿真等具有更高附加值的分析活动中去。BatchMesher可以按用户指定的标准进行网格生成及几何清理等工作，并按用户定制的格式输出有限元模型。
CAD接口
Altair HyperMesh 为用户提供了直接读取业界主流的CAD模型文件以生成有限元分析模型的能力。在此基础上，Altair HyperMesh强有力的几何清理工具帮助用户自如修复模型导入过程中产生的各种几何错误，以保证在网格生成阶段得到高质量的分析模型。 通过诸如消除错位，小孔，以及压缩模型表面公共边等各种几何清理手段，用户可以在更大的范围、更为合理的区域上进行网格剖分，同时提高整体网格生成的速度及质量。另外,用户还可将加载于几何模型之上的载荷及边界条件映射于有限元模型之上，这为由几何模型生成分析模型进一步提供了便利。
- CATIA V4/V5
- IGES
- PRO-ENGINEER
- PARASOLID
- UNIGRAPHICS
- STEP
- ACIS
- JT Precise
CAE 求解器接口
Altair HyperMesh 支持绝大多数主流求解器格式文件的输入和输出。对于完全支持的求解器，HyperMesh提供了一个完整的环境（User Profile）,用户可以调用该求解器对应的模板完成模型前处理工作。除此之外，Altair HyperMesh亦提供了具有高度灵活性的接口，通过接口开发语言来支持其他求解器类型。 用户个性化更加适应您的工作环境
- 自定义HyperMesh用户界面: 简明易用的用户界面帮助用户自定义拖放菜单位置，自主配置下拉菜单功能以及快捷键设置。
- 自定义工具栏: 用户可以在Altair HyperMesh面板中添加自定义功能。
- 自定义求解器输入文件编译器: 用户可在Altair HyperMesh原有支持的求解器类型的基础上通过二次开发，拓展HyperMesh的输入接口功能，使HyperMesh支持更多的求解器类型及输入文件格式。
- 求解器输出模板: 求解器输出模板允许HyperMesh 的数据库输出由用户自定义的求解器输入文件格式。

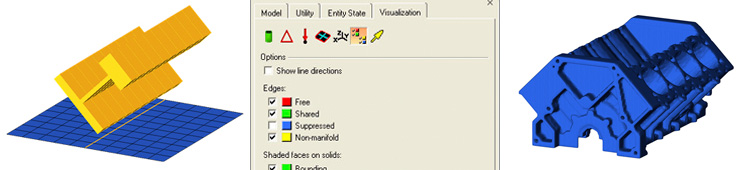

HyperMesh 10.0 新功能
在HyperMesh 10.0中，一维单元的3D模型信息可在图形界面上精确显示，而无需按照传统模式中仅通过文本文档或选项卡的方式对模型信息进行访问。
网格走向控制
通过新的网格走向和网格尺寸控制选项，用户可获得正交性更好，主要是四边形的网格。
浏览器
模型浏览器
- 用户可通过模型浏览器快速创建和编辑对象，查看控制选项以及进行其他多种任务。
- HyperMesh 10.0简明易用的优化浏览器可帮助用户定义多个优化问题
- 使用拖放式菜单，用户可方便的对优化问题进行定义
- 可将多个优化问题保存在同一个HyperMesh作业中（.hm格式）
- HyperMesh 10.0的优化模型输出变得更加方便
交互式实体网格划分
- 全交互式的网格编辑能力
- 完全由用户控制的网格密度，单元类型以及网格生成算法
Shrink Wrap Meshing
在现有的shrink wrap meshing 能力之外, HyperMesh还能:
- 所有的shrink wrap meshing 算法效率得到了很大提高
- 可以利用Loose 或Tight的 shrink wrap 网格生成全六面体网格
- 通过控制最小jacobian ，控制实体网格和原始模型的近似程度
- 更新了Tight shrink wrap算法，自动捕捉模型特征
光滑粒子流体动力学方法（SPH）
- 可以创建SPH粒子（Smooth Particle Hydrodynamics）和FPM（Finite Point Method）单元
- 实现了很多不同的网格控制功能，包括SPH粒子填充时填充体积的一部分，并对所填充体积的方向进行控制
抽中面功能
经改进后的抽中面功能帮助用户在面对复杂几何体（如T型边或X型边连接处）时可以得到更加精确的模型。
实体螺栓孔（connector）
这种connector连接方式自动创建实体的螺栓连接，并将螺栓孔壁面上的所有节点都连接了起来。
自由边自动生成网格
利用自由边自动生成网格进行网格重划时，用户可以对用户指定的边缘（自由边）精确控制单元形态和密度。通过此项功能，节点可被精确的定位于自由边之上。
对UG NX6的全面支持
网格变形
新的基于Kriging的网格变形方法使得:
- 多向网格变形功能得到了很大提高
- 用户可对网格进行光顺调整，以使其形态适应现有的面或节点组
